패킷트레이서_네트워크 예제 풀이3

-목차-

1. 예제 1
2. 예제 2

---

  예제 1

<문제> 50.50.50.0/24
1. 서버는 네트워크 첫 번째 IP 사용
2. PC는 네트워크 두 번째 IP 사용
3. 게이트웨이는 네트워크 마지막 IP 사용
4. DNS는 서울 서버의 IP 사용
5. Static Routing 사용
6. 라우터 기본 설정 모두 할 것

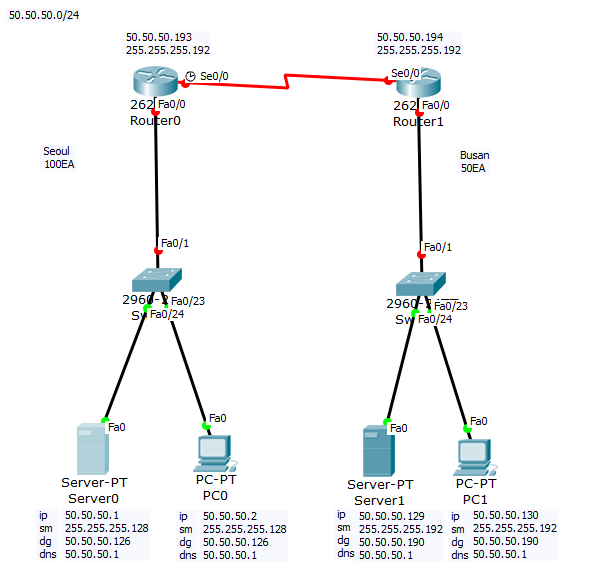

1-1.

전체 네트워크 : 50.50.50.0~50.50.50.255 / 255.255.255.0



서브 네팅 결과:



Seoul(100EA)

50.50.50.0~50.50.50.127 / 255.255.255.128

50.50.50.1~50.50.50.126



Busan(50EA)

50.50.50.128~50.50.50.191 /255.255.255.192

50.50.50.129~50.50.50.190



WAN

50.50.50.192~50.50.50.255 / 255.255.255.192

50.50.50.193~50.50.50.254





1-2. 서버 0 IP 입력





1-3. PC 0 IP 입력





1-4. 서버 1 IP 입력





1-5. PC 1 IP 입력





1-6. 라우터 0 기본 설정





1-7. 라우터 0 기본 설정





1-8. 라우터끼리 통신. 지금까지의 예제 풀이 중에서 처음 나오는 부분입니다. fastEthernet과 마찬가지로 serial 인터페이스 들어가셔서 해당 라우터의 IP값과 서브넷 마스크를 넣어주시면 됩니다. Clock Rate를 지정해 주는 이유는 시리얼 인터페이스가 통신 시 어느 한쪽에서 "통신 규격 속도를 지정" 해주어야 하기 때문입니다. 이때 Clock Rate의 최댓값은 4000000입니다.

DCE 쪽에서 Clock을 잡아주면 DCE 인터페이스는 DTE 인터페이스로의 속도 동기화가 이루어집니다.

※ DCE가 Clock 신호를 보내는 쪽, DTE가 Clock 신호를 받는 쪽입니다.





1-9. 라우터 1 기본 설정





1-10. 라우터 1 기본 설정





1-11. 라우터 1 기본 설정





1-12. 서버 0 → 라우터 0, 서버 0 → 라우터 1 핑 테스트





1-13. 서버 0 → 서버 1, 서버 0 → PC 1 핑 테스트





1-14. 서버 1 → 라우터 1, 서버 1 → 라우터 0 핑 테스트





1-15. 서버 1 → 서버 0, 서버 1 → PC 0 핑 테스트





  예제 2

<문제> 100.100.100.0/24
1. 서버는 네트워크 첫 번째 IP 사용
2. PC는 네트워크 두 번째 IP 사용
3. 게이트웨이는 네트워크 마지막 IP 사용
4. DNS는 서울 서버의 IP 사용
5. Static Routing 사용
6. 라우터 기본 설정 모두 할 것





2-1. 문제를 그림으로 옮긴 모습. 벌써부터 어지럽네요.





2-2. 서브 네팅 결과 및 그림에 입력해 놓은 모습

100.100.100.0 ~ 100.100.100.255 / 255.255.255.0



Seoul

100.100.100.0~100.100.100.127 / 255.255.255.128

100.100.100.1~100.100.100.126



Busan

100.100.100.128~100.100.100.191 / 255.255.255.192

100.100100.129~100.100.100.190



Daegu

100.100.100.192~100.100.100.223/ 225.255.255.224

100.100.100.193~100.100.100.222



Jeju

100.100.100.224~100.100.100.239 / 225.225.225.240

100.100.100.225~100.100.100.238



라우터

100.100.100.240~100.100.100.255 / 225.225.225.240

100.100.100.241~100.100.100.254

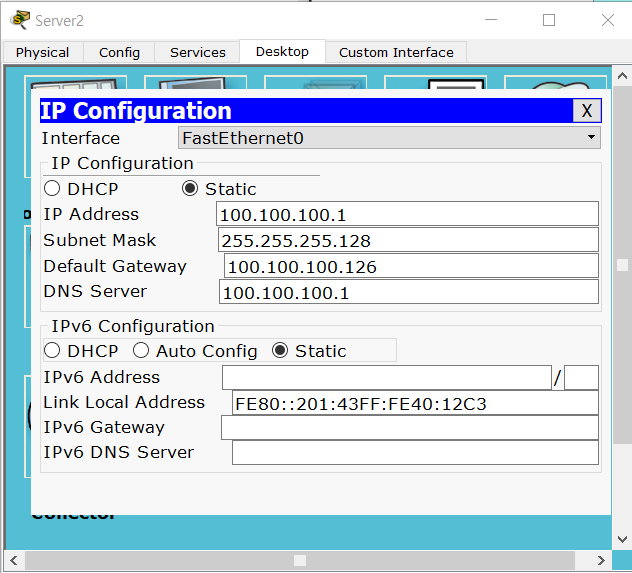

2-3. 서버 2 IP 입력





2-4. PC 2 IP 입력





2-5. 서버 3 IP 입력





2-6. PC 3 IP 입력





2-7. 서버 4 IP 입력





2-8. PC 4 IP 입력





2-9. 서버 5 IP 입력



2-10. PC 5 IP 입력

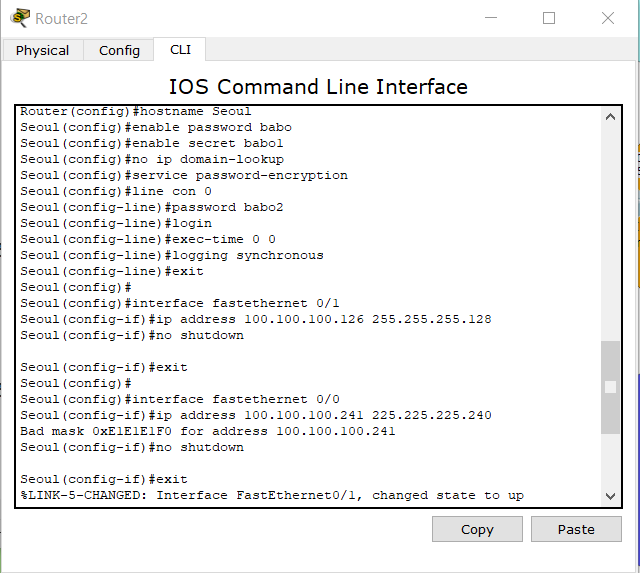

2-11. 라우터 2 기본 설정. fastethernet 0/0, 0/1 둘 다 해주는 것에 주의합니다.





2-12. 라우터 3 기본 설정.





2-13. 라우터 4 기본 설정.





2-14. 라우터 5 기본 설정.

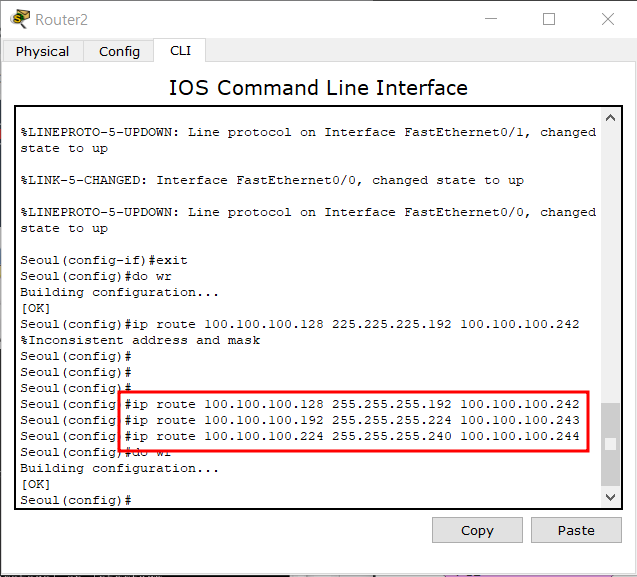

2-15. 라우터 2 ip route 설정





2-16. 라우터 3 ip route 설정

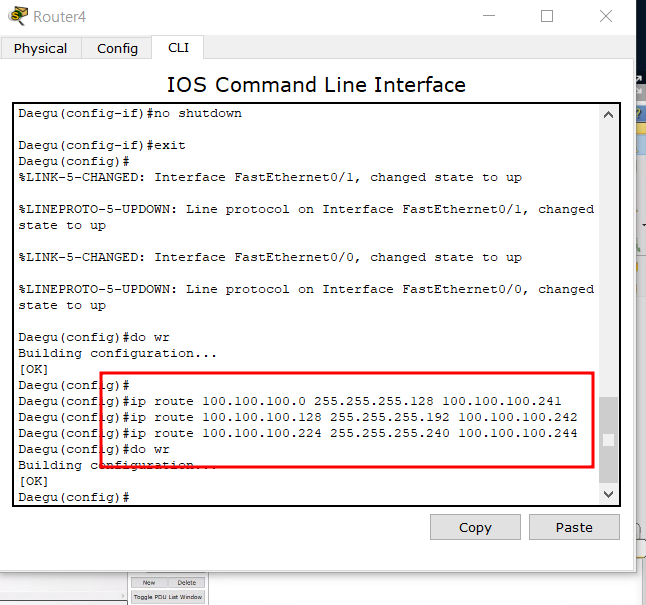

2-17. 라우터 4 ip route 설정





2-18. 라우터 5 ip route 설정

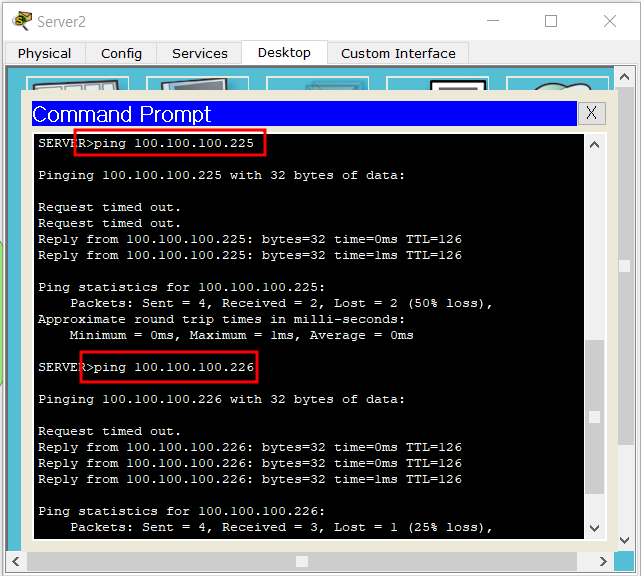

2-19. 서버 2 → 서버 3, 서버 2 → 서버 4 핑 테스트





2-20. 서버 2 → 서버 4, 서버 2 → PC 4 핑 테스트
