패킷트레이서_네트워크 예제 풀이4

-목차-

1. 예제



---

  예제

<문제> 14.10.125.0 / 255.255.254.0
1. 서버는 네트워크 첫 번째 IP 사용
2. PC는 네트워크 두 번째 IP 사용
3. 게이트웨이는 네트워크 마지막 IP 사용
4. DNS는 한국 서버의 IP 사용
5. Static Routing 사용
6. 라우터 기본 설정 모두 할 것
7. 호스트 수 : 한국 250EA 미국120EA 중국 60EA 일본28EA 동남아10EA

1-1. 서브네팅 결과



주어진 문제 : 14.10.125.0 / 255.255.254.0



전체 네트워크 : 14.10.124.0~14.10.125.255

사용 가능 네트워크 : 14.10.124.1~14.10.125.254



한국 250EA

14.10.124.0~14.10.124.255 / 255.255.255.0

14.10.124.1~14.10.124.254



미국 120EA

14.10.125.0~14.10.125.127 / 255.255.255.128

14.10.125.1~14.10.125.126



중국 60EA

14.10.125.128~14.10.125.191 / 255.255.255.192

14.10.125.129~14.10.125.190



일본 28EA

14.10.125.192~14.10.125.223 / 255.255.255.224

14.10.125.193~14.10.125.222



동남아 14EA

14.10.125.224~14.10.125.239 / 255.255.255.240

14.10.125.225~14.10.125.238



WAN

14.10.125.240.~14.10.125.255 / 255.255.255.240

14.10.125.241~14.10.125.254







1-2. 한국 Server, PC IP 설정





1-3. 미국 Server, PC IP 설정





1-4. 중국 Server, PC IP 설정





1-5. 일본 Server, PC IP 설정





1-6. 동남아 Server, PC IP 설정





1-7. 라우터 설정 (txt로 대체)



//한국//

enable
configure terminal
hostname Korea
enable password babo
enable secret babo1
no ip domain-lookup
service password-encryption
line con 0
password babo2
login
exec-time 0 0
logging synchronous
exit
line vty 0 4
password babo3
login
exit

interface fastethernet 0/0
ip address 14.10.124.254 255.255.255.0
no shutdown
exit

interface fastethernet 0/1
ip address 14.10.125.242 255.255.255.240
no shutdown
exit

ip route 14.10.125.0 255.255.255.128 14.10.125.243
ip route 14.10.125.128 255.255.255.192 14.10.125.244
ip route 14.10.125.192 255.255.255.224 14.10.125.245
ip route 14.10.125.224 255.255.255.240 14.10.125.246
do wr

//미국//

enable
configure terminal
hostname Usa
enable password babo
enable secret babo1
no ip domain-lookup
service password-encryption
line con 0
password babo2
login
exec-time 0 0
logging synchronous
exit
line vty 0 4
password babo3
login
exit

interface fastethernet 0/0
ip address 14.10.125.126 255.255.255.128
no shutdown
exit

interface fastethernet 0/1
ip address 14.10.125.243 255.255.255.240
no shutdown
exit

ip route 14.10.124.0 255.255.255.0 14.10.125.242
ip route 14.10.125.128 255.255.255.192 14.10.125.244
ip route 14.10.125.192 255.255.255.224 14.10.125.245
ip route 14.10.125.224 255.255.255.240 14.10.125.246
do wr

//중국//

enable
configure terminal
hostname China
enable password babo
enable secret babo1
no ip domain-lookup
service password-encryption
line con 0
password babo2
login
exec-time 0 0
logging synchronous
exit
line vty 0 4
password babo3
login
exit

interface fastethernet 0/0
ip address 14.10.125.190 255.255.255.192
no shutdown
exit

interface fastethernet 0/1
ip address 14.10.125.244 255.255.255.240
no shutdown
exit

ip route 14.10.124.0 255.255.255.0 14.10.125.242
ip route 14.10.125.0 255.255.255.128 14.10.125.243
ip route 14.10.125.192 255.255.255.224 14.10.125.245
ip route 14.10.125.224 255.255.255.240 14.10.125.246
do wr

//일본//

enable
configure terminal
hostname Japan
enable password babo
enable secret babo1
no ip domain-lookup
service password-encryption
line con 0
password babo2
login
exec-time 0 0
logging synchronous
exit
line vty 0 4
password babo3
login
exit

interface fastethernet 0/0
ip address 14.10.125.222 255.255.255.224
no shutdown
exit

interface fastethernet 0/1
ip address 14.10.125.245 255.255.255.240
no shutdown
exit

ip route 14.10.124.0 255.255.255.0 14.10.125.242
ip route 14.10.125.0 255.255.255.128 14.10.125.243
ip route 14.10.125.128 255.255.255.192 14.10.125.244
ip route 14.10.125.224 255.255.255.240 14.10.125.246
do wr

//동남아//

enable
configure terminal
hostname Southeastasia
enable password babo
enable secret babo1
no ip domain-lookup
service password-encryption
line con 0
password babo2
login
exec-time 0 0
logging synchronous
exit
line vty 0 4
password babo3
login
exit

interface fastethernet 0/0
ip address 14.10.125.238 255.255.255.240
no shutdown
exit

interface fastethernet 0/1
ip address 14.10.125.246 255.255.255.240
no shutdown
exit

ip route 14.10.124.0 255.255.255.0 14.10.125.242
ip route 14.10.125.0 255.255.255.128 14.10.125.243
ip route 14.10.125.128 255.255.255.192 14.10.125.244
ip route 14.10.125.192 255.255.255.224 14.10.125.245
do wr

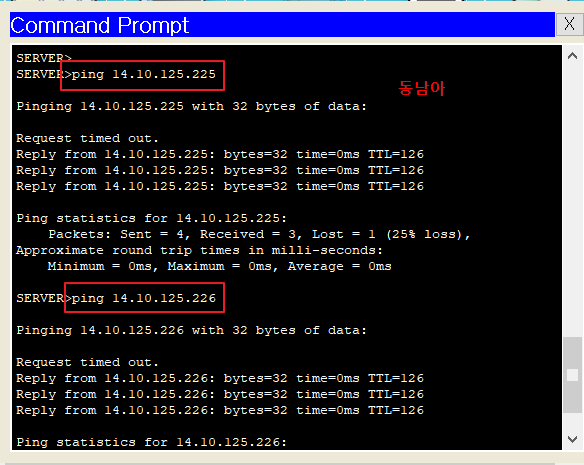

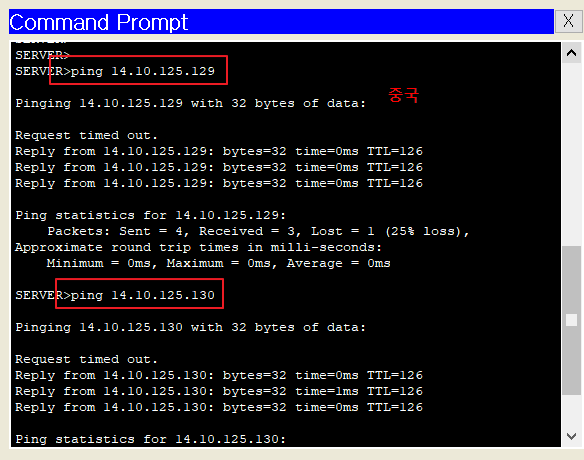

1-8. 한국 서버에서 각 나라의 서버 및 PC로 핑 테스트
