네트워크_서버, 라우터 DHCP

-목차-



1. 라우터 DHCP 설정

2. 실습







DHCP 기본 개념

https://xinyub.tistory.com/29

윈도우2019 & 리눅스_DHCP_실습



---

  1. 라우터 DHCP 설정



기본 설정

1. DHCP 서버용 IP 지정

  # ip dhcp-server [서버용 IP]



2. DHCP pool 생성

  # ip dhcp-pool [pool이름]



3. network (할당 범위) : 네트워크 단위로만 설정 가능



4. default-router (기본 경로) : Gateway 설정



5. dns-server (DNS 서버 주소) : DNS Server의 IP 주소



6. 제외 주소 : 게이트웨이 주소와 브로드캐스트 주소를 할당 제외

  #ip dhcp excluded-address [초기] [끝]



DHCP relay 설정

1. Helper Address

  목적지 IP가 broadcast ID 일 때 폐기하지 않고 지정된 목적지로 전달하는 기능

  목적지 IP 주소를 변경







  2. 실습



2-1. 토폴로지. 서버 2대에는 IP를 입력해줬습니다.



2-2. 통신을 위한 라우터 설정



Seoul_R1 (좌측 라우터)

en
conf t
int f0/0
ip add 1.1.1.254 255.255.255.0
no sh
int f0/1
ip add 10.0.0.1 255.255.255.252
no sh
exit
router rip
v 2
network 10.0.0.0
network 1.1.1.0
pa f0/0
do wr


Daejeon_R1 (중앙 라우터)

en
conf t
int f0/0
ip add 2.2.2.254 255.255.255.0
no sh
int f0/1
ip add 10.0.0.2 255.255.255.252
no sh
int f1/0
ip add 10.0.0.5 255.255.255.252
no sh
exit
router rip
v 2
network 10.0.0.0
network 10.0.0.4
network 2.2.2.0
pa f0/0
do wr


Busan_R1 (우측 라우터)

en
conf t
int f0/0
ip add 3.3.3.254 255.255.255.0
no sh
int f0/1
ip add 10.0.0.6 255.255.255.252
no sh
exit
router rip
v 2
network 10.0.0.4
network 3.3.3.0
pa f0/0
do wr





2-3. 중앙 네트워크에서는 서버 DHCP 설정을 할 예정.

먼저 DHCP 서비스를 On 하고, 중앙 네트워크 정보 입력 후 Save

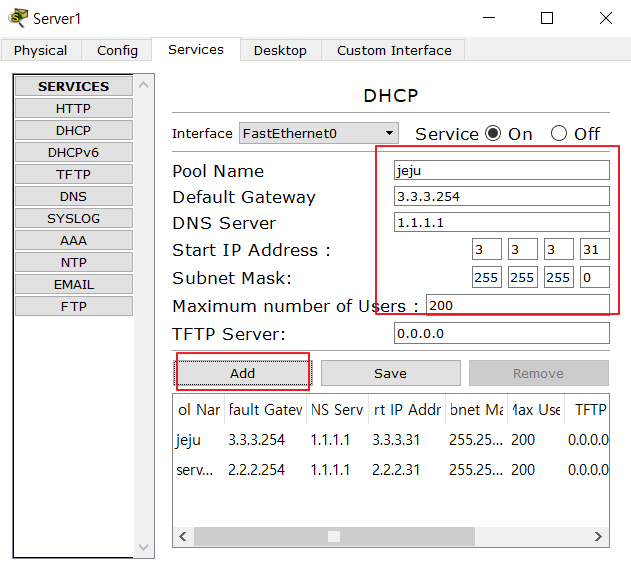

2-4. 중앙에 있는 서버1로 우측 네트워크에도 DHCP 서비스 예정.

우측 네트워크 정보 입력 후 Add



2-5. 먼저 같은 네트워크에 있는 PC1은 DHCP로 IP를 잘 받아온 모습



2-6. 우측 네트워크에 DHCP를 서비스하기 위해서는 ip helper-address를 사용해야 한다.

이를 DHCP relay라고 한다.



2-7. 우측 네트워크에서도 중앙 Server에서 DHCP를 잘 받아온 모습



2-8. 좌측 라우터 DHCP 설정. 이후 중앙 PC에서 DHCP를 받을 예정. 2.2.2.1~2.2.2.40, 2.2.2.253~2.2.2.254를 제외시켰으니 정상적으로 작동한다면 2.2.2.41을 할당받아야 한다.



2-9. 이전에 켜 두었던 Server 1의 DHCP는 잠시 OFF 해주시고



2-10. 같은 네트워크에서 받아오는 것이 아니기 때문에 relay를 위한 ip helper-address

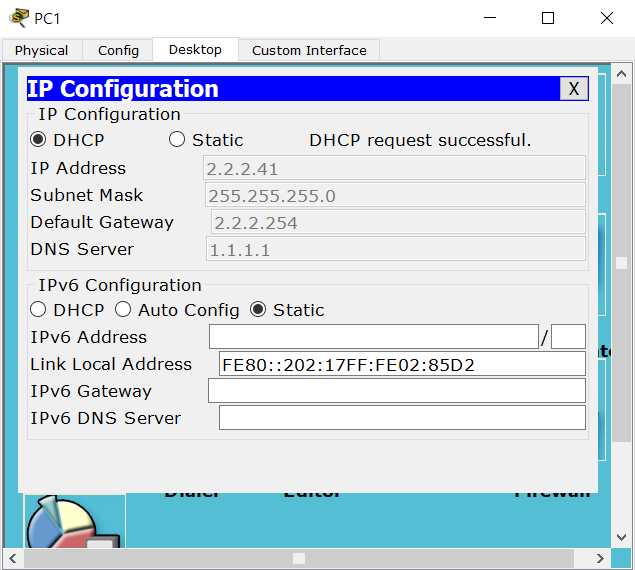

2-11. 정상적으로 2.2.2.41을 받아온 모습



2-12. 좌측 라우터 → 좌측 PC. DHCP를 위한 라우터 설정



2-13. 좌측 네트워크 PC에서 정상적으로 IP를 할당받은 모습
