네트워크_EIGRP(Enhanced Interior Gateway Routing Protocol)

-목차-



1. EIGRP

2. 첫 번째 실습

3. 두 번째 실습







  1. EIGRP



1-1. 특징

1. Distance Vector Routing Protocol인 IGRP를 발전시킴

2. Advanced Distance Vector Routing Protocol 이라고도 한다.

3. 중규모 네트워크 환경에 적합

4. Cisco 장비 전용 라우팅 프로토콜이었으나 2016년 5월 RFC 7868로 표준 라우팅 프로토콜이 되어 다른 장비에도 적용 가능하다.

5. RIPv2 처럼 주기적으로 30초마다 업데이트 되지 않고, 네트워크 변화가 있을 때만 즉이 업데이트 된다. 즉, RIPv2보다 6. 경로 최적화가 빠르다.

7. DUAL 알고리즘을 사용해 Successor(최적경로)와 Feasibla Successor(후속경로)를 선출한다. EIGRP에만 있는 방식으로 최적경로가 끊기면 다시 경로를 계산하지 않고 후속경로를 먼저 내보낸다.

8. AD값(관리자 권리값)은 90이다.

9. 멀티캐스트 주소인 224.0.0.10으로 라우팅 정보를 전송한다.



1-2. 구문

# router eigrp [AS NUM 1~65535]

# network [로컬 네트워크 주소] [와일드카드 마스크]







  2. 첫 번째 실습



2-1. 토폴로지. 목표는 EIGRP를 사용해서 모든 PC 통신



2-2. 스위치 및 라우터 설정

Seoul_S1 (좌측 스위치) en conf t hostn Seoul_S1 ena se babo no ip domain-l ser p usern root pri 15 passw babo1 ip domain-n xinyub.com cry k g r 2048 line con 0 login local exec-t 0 0 loggi syn line vty 0 4 login local tra in ssh int vlan 1 ip add 200.200.200.253 255.255.255.0 no sh exit ip default-g 200.200.200.254 do wr	Seoul_R1 (좌측 라우터) en conf t hostn Seoul_R1 ena se babo no ip domain-l ser p usern root pri 15 passw babo1 ip domain-n xinyub.com cry k g r 2048 line con 0 login local exec-t 0 0 loggi syn line vty 0 4 login local tra in ssh int g0/0 ip add 200.200.200.254 255.255.255.0 no sh int s0/0/0 ip add 1.0.0.1 255.255.255.252 clo ra 4000000 no sh exit router eigrp 100 no auto-s network 200.200.200.0 0.0.0.255 network 1.0.0.0 0.0.0.3 pa g0/0 do wr
Daejeon_S1 (중앙 스위치) en conf t hostn Daejeon_S1 ena se babo no ip domain-l ser p usern root pri 15 passw babo1 ip domain-n xinyub.com cry k g r 2048 line con 0 login local exec-t 0 0 loggi syn line vty 0 4 login local tra in ssh int vlan 1 ip add 200.200.201.253 255.255.255.0 no sh exit ip default-g 200.200.201.254 do wr	Daejeon_R1 (중앙 라우터) en conf t hostn Daejeon_R1 ena se babo no ip domain-l ser p usern root pri 15 passw babo1 ip domain-n xinyub.com cry k g r 2048 line con 0 login local exec-t 0 0 loggi syn line vty 0 4 login local tra in ssh int g0/0 ip add 200.200.201.254 255.255.255.0 no sh int s0/0/0 ip add 1.0.0.2 255.255.255.252 no sh int s0/0/1 ip add 1.0.0.5 255.255.255.252 no sh exit router eigrp 100 no auto-s network 200.200.201.0 0.0.0.255 network 1.0.0.0 0.0.0.3 network 1.0.0.4 0.0.0.3 pa g0/0 do wr
Busan_S1 (우측 스위치) en conf t hostn Busan_S1 ena se babo no ip domain-l ser p usern root pri 15 passw babo1 ip domain-n xinyub.com cry k g r 2048 line con 0 login local exec-t 0 0 loggi syn line vty 0 4 login local tra in ssh int vlan 1 ip add 200.200.202.253 255.255.255.0 no sh exit ip default-g 200.200.202.254 do wr	Busan_R1 (우측 라우터) en conf t hostn Busan_R1 ena se babo no ip domain-l ser p usern root pri 15 passw babo1 ip domain-n xinyub.com cry k g r 2048 line con 0 login local exec-t 0 0 loggi syn line vty 0 4 login local tra in ssh int g0/0 ip add 200.200.202.254 255.255.255.0 no sh int s0/0/0 ip add 1.0.0.6 255.255.255.252 no sh exit router eigrp 100 no auto-s network 200.200.202.0 0.0.0.255 network 1.0.0.4 0.0.0.3 pa g0/0 do wr



2-3. 좌측 PC에서 모든 PC로 통신 확인.







  3. 두 번째 실습



3-1. 토폴로지. 목표는 모든 서버와 PC 통신 가능하고, FTP, MAIL, DNS, WEB 사용 가능



3-2. 라우터 설정 (기본 설정 제외)

왼쪽 라우터 en conf t int f0/1 ip add 100.100.100.254 255.255.255.0 no sh int f0/0 ip add 1.0.0.1 255.255.255.248 no sh do wr exit router eigrp 10 no auto-s network 1.0.0.0 0.0.0.7 network 100.100.100.0 0.0.0.255 pa f0/1 do wr	위쪽 라우터 en conf t int f0/1 ip add 100.100.101.254 255.255.255.0 no sh int f0/0 ip add 1.0.0.2 255.255.255.248 no sh exit  router eigrp 10 no auto-s network 1.0.0.0 0.0.0.7 network 100.100.101.0 0.0.0.255 pa f0/1 do wr
오른쪽 라우터 en conf t int f0/1 ip add 100.100.102.254 255.255.255.0 no sh int f0/0 ip add 1.0.0.3 255.255.255.248 no sh exit  router eigrp 10 no auto-s network 1.0.0.0 0.0.0.7 network 100.100.102.0 0.0.0.255 pa f0/1 do wr	아래 라우터 en conf t int f0/0 ip add 100.100.103.254 255.255.255.0 no sh int f0/1 ip add 1.0.0.4 255.255.255.248 no sh exit  router eigrp 10 no auto-s network 1.0.0.0 0.0.0.7 network 100.100.103.0 0.0.0.255 pa f0/0 do wr



3-3. 라우팅 테이블 확인



3-4 라우팅 테이블 확인



3-5. WEB service 동작 확인



3-6. WEB service 동작 확인



3-7. FTP Service 동작 확인



3-8. FTP Service 동작 확인



3-9. EMAIL Service 동작 확인. 사용자 추가



3-10. EMAIL Service 동작 확인. 계정 생성.

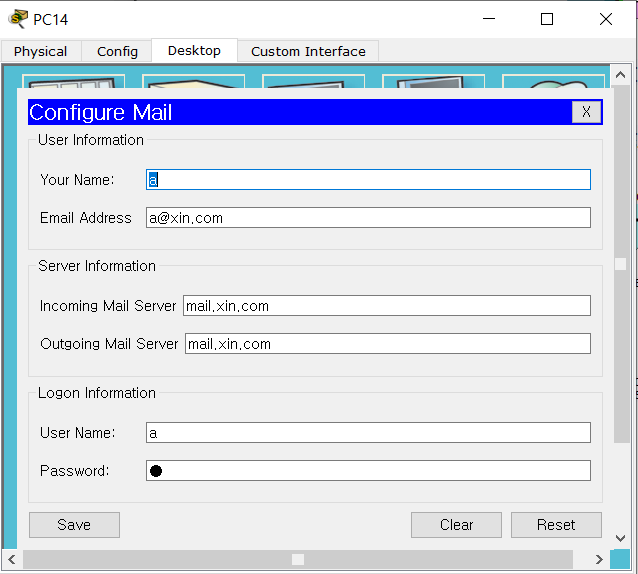

3-11. EMAIL Service 동작 확인. 발신.



3-11. EMAIL Service 동작 확인. 수신.
