네트워크_intervlan 실습 2

-목차-



1. 실습





  1. 실습



1-1. 토폴로지



1-2. 좌측 토폴로지, 첫 번째 스위치 설정 (SVI)

vlan 생성 → 해당하는 포트에 switchport access → encapsulation dot1q → switch mode trunk



1-3. 좌측 토폴로지, 세 번째 스위치 설정 (SVI)

vlan 생성 → 해당하는 포트에 switchport access → encapsulation dot1q → switch mode trunk



1-3. 좌측 토폴로지, 두 번째 스위치 설정 (SVI)

라우터로 사용할 스위치. 양쪽에서 트렁크 모드 선언했기 때문에 안 해도 됩니다.

vlan 생성 → 해당하는 포트에 switchport access



1-4. 좌측 토폴로지, 두번째 스위치 설정 (SVI)

각 vlan에 ip 할당



1-5. 좌측 토폴로지, 두번째 스위치 설정 (SVI)

각 vlan에 ip 할당



1-6. 핑 테스트



1-7. 우측 토폴로지, 첫번째 스위치 설정 (Static Routing)

vlan 생성 → 해당하는 포트에 switchport access → 각 vlan에 ip 추가

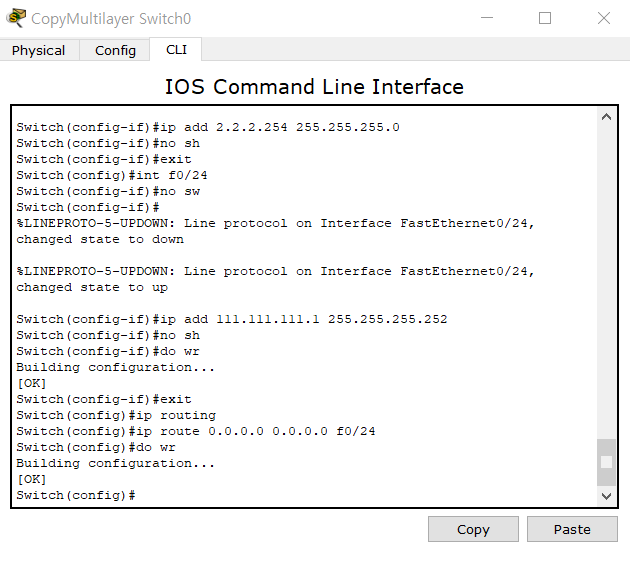

1-8. 우측 토폴로지, 첫번째 스위치 설정 (Static Routing)

각 vlan에 ip 추가 (f0/24 같은 경우에는 no switchport 선언을 해줘야 ip 추가 가능)

ip route 추가



1-9. 우측 토폴로지, 두번째 스위치 설정 (Static Routing)

vlan 생성 → 해당하는 포트에 switchport access → 각 vlan에 ip 추가

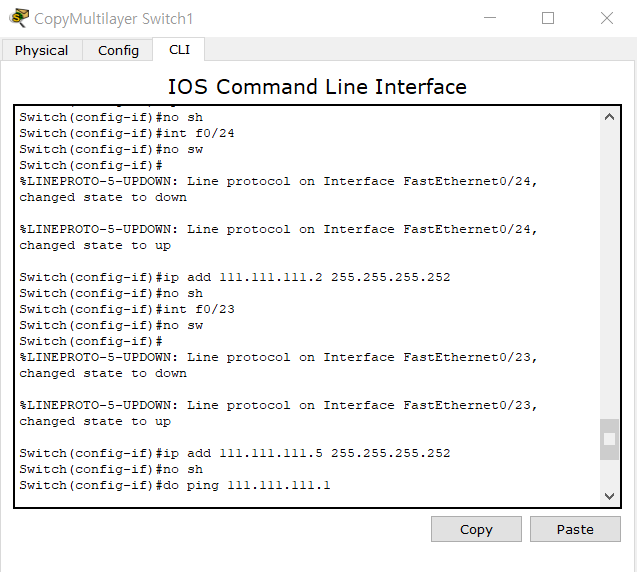

1-10. 우측 토폴로지, 두번째 스위치 설정 (Static Routing)

f0/24 같은 경우에는 no switchport 선언을 해줘야 ip 추가 가능



1-11. 우측 토폴로지, 두번째 스위치 설정 (Static Routing)

ip route 추가



1-12. 우측 토폴로지, 세번째 스위치 설정 (Static Routing)

vlan 생성 → 해당하는 포트에 switchport access → 각 vlan에 ip 추가



1-13. 우측 토폴로지, 세번째 스위치 설정 (Static Routing)

ip route 추가

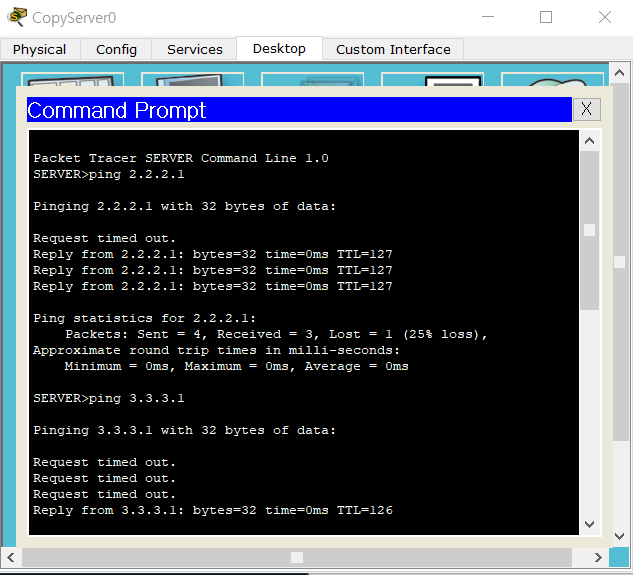

1-14. 핑 테스트

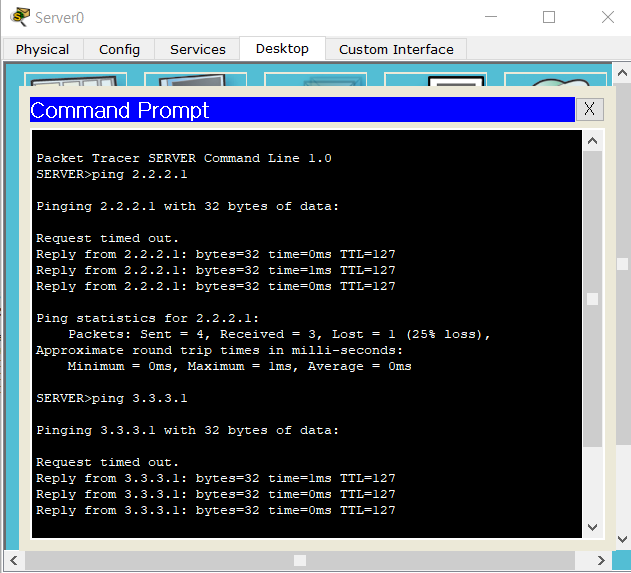

1-15. 핑 테스트
