윈도우2019_VPN

-목차-



1. 개념

2. VPN 기초 설정 실습

3. VPN 설치 실습



---

  1. 개념

NAT (Network Address Translation)

- IP 패킷의 TCP/UDP 포트 숫자와 소스 및 목적지의 IP주소 등을 재기록하면서 라우터를 통해 네트워크 트래픽을 주고 받는 기술

- 여러대의 호스트가 하나의 공인 IP 주소를 사용하여 인터넷에 접속하기 위한 경우 사용

- 내부 네트워크에서 사용하는 IP 주소와 외부에 드러나는 주소를 다르게 유지할 수 있기 때문에 내부 네트워크에 대한 보안 기능을 함

VPN (Virtual Private Network)

- 인터넷을 통해 디바이스 간에 사설 네트워크 연결을 생성

- VPN은 퍼블릭 네트워크를 통해 데이터를 안전하게 익명으로 전송하는데 사용

- 인터넷의 공용 네트워크를 개인 네트워크에 있는 것처럼 데이터를 주고 받을 수 있도록 설정하는 것





  2. VPN 기초 설정 실습

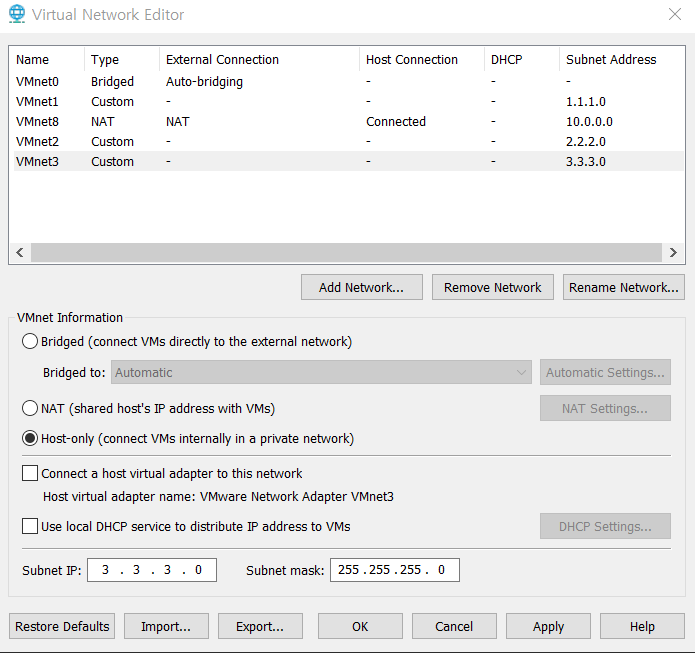

2-1. VMware Virtual Network Editor → VMnet1, 2, 3 세팅

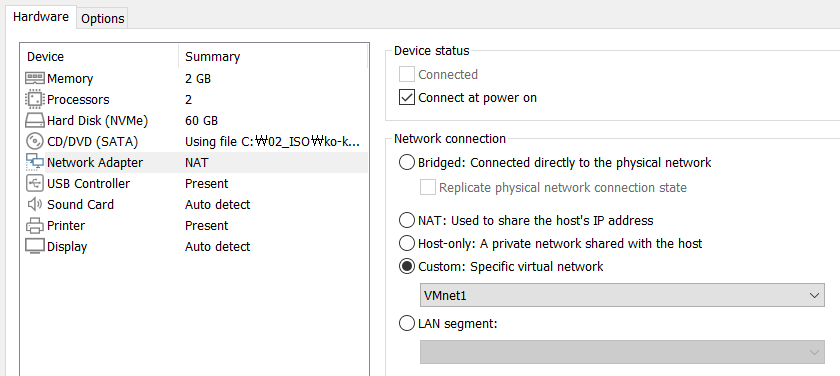

2-2. [W2K19-AD] Network Adapter VMnet1 설정

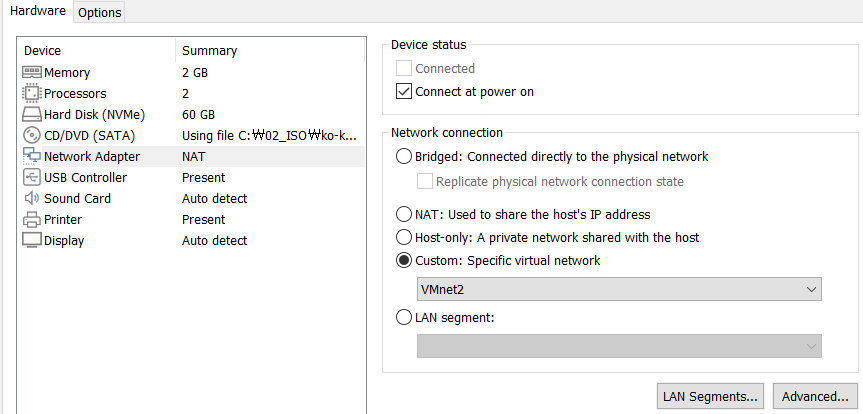

2-3.  [W2K19-MEM1] Network Adapter VMnet2 설정

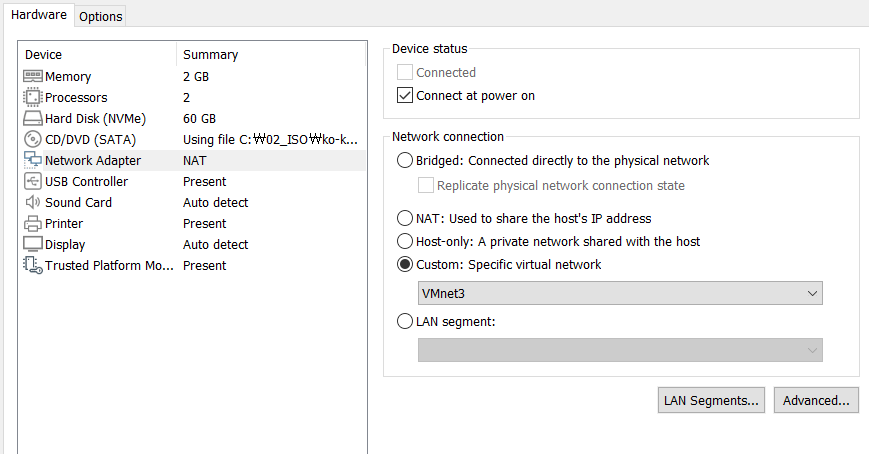

2-4.  [W11-1] Network Adapter VMnet3 설정

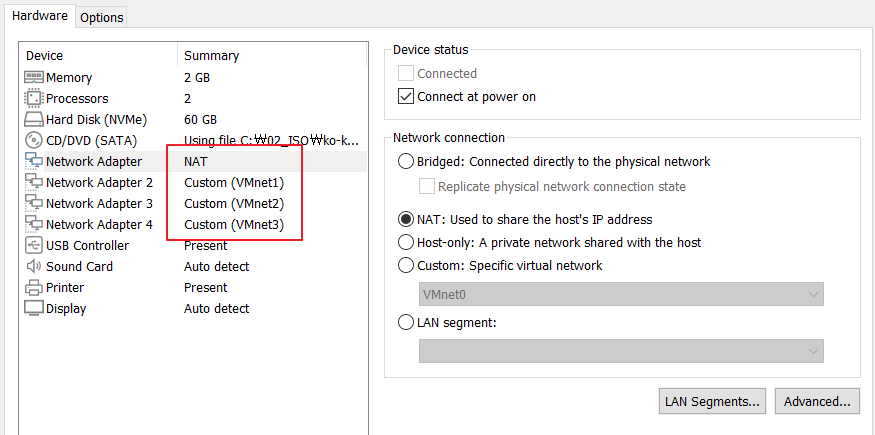

2-5.  [W2K19-MEM2] Network Adapter VMnet1,2,3 설정

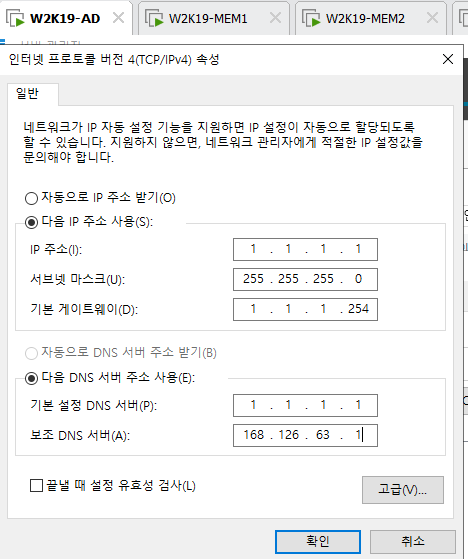

2-6. [W2K19-AD] IP 설정



2-7. [W2K19-MEM1] IP 설정

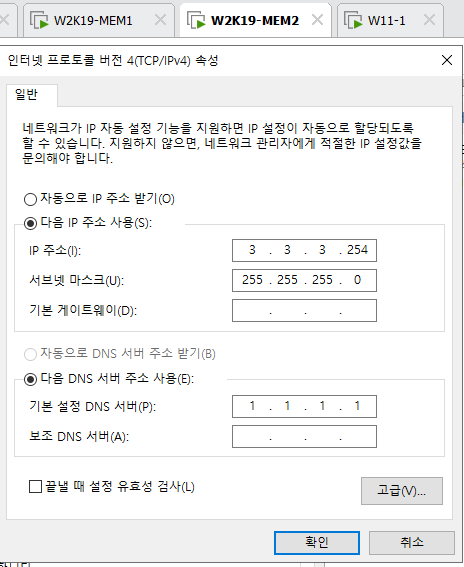

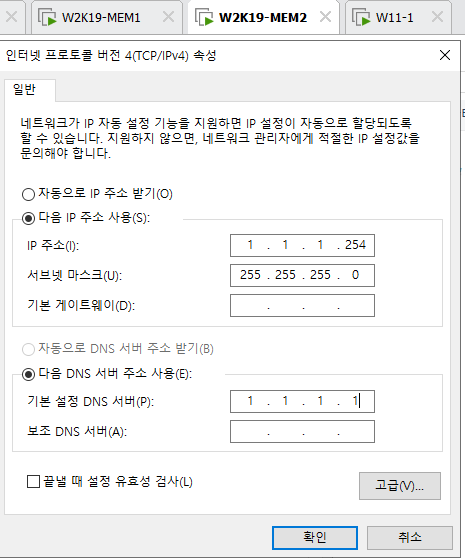

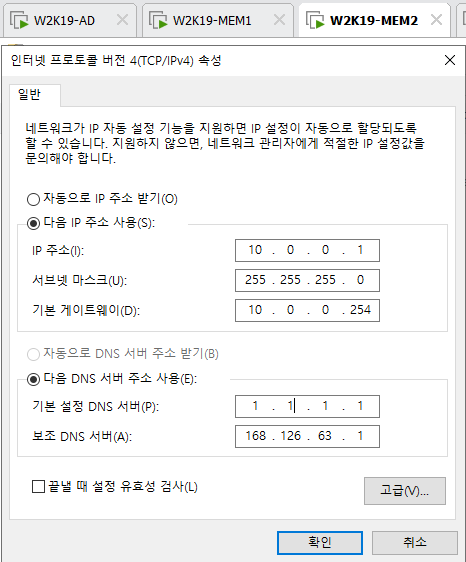

2-8.  [W2K19-MEM2] IP 설정

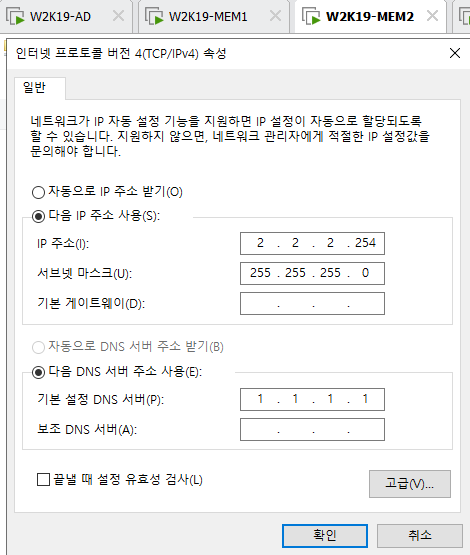

2-9.  [W2K19-MEM2] IP 설정



2-10. [W2K19-MEM2] IP 설정



2-11. [W2K19-MEM2] IP 설정

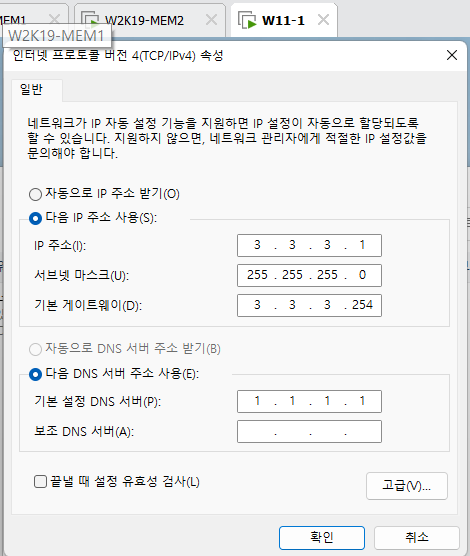

2-12. [W11-1] IP 설정

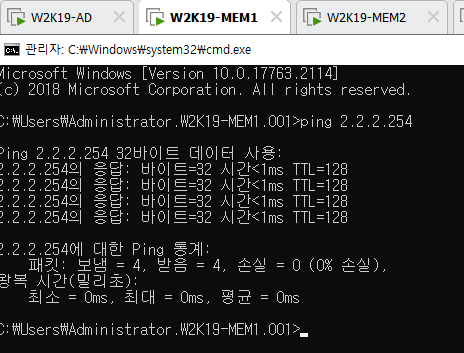

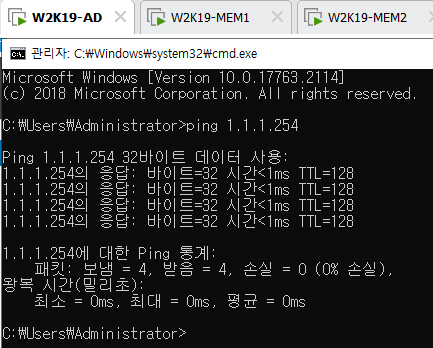

2-13. 각자의 게이트웨이 까지는 핑이 닿습니다







  3. VPN 설치

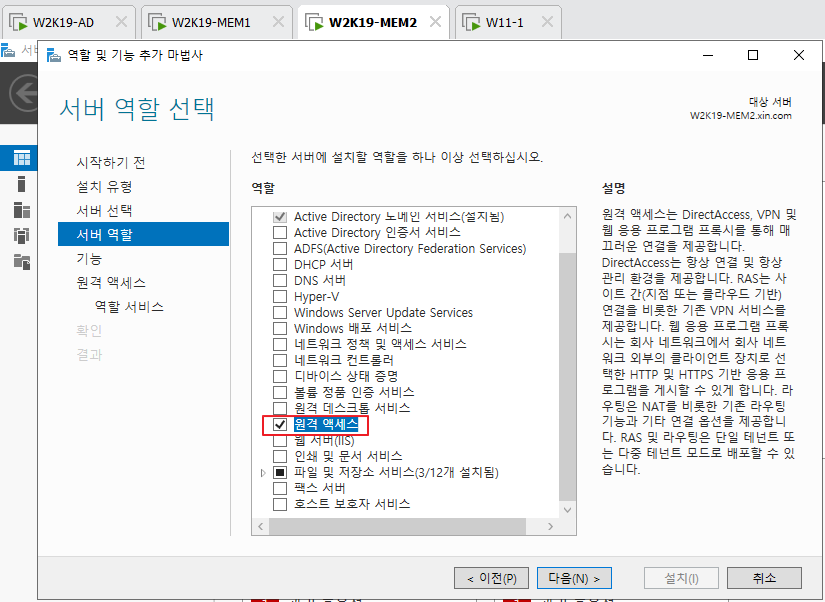

3-1. [W2K19-MEM2] 원격 엑세스 설치

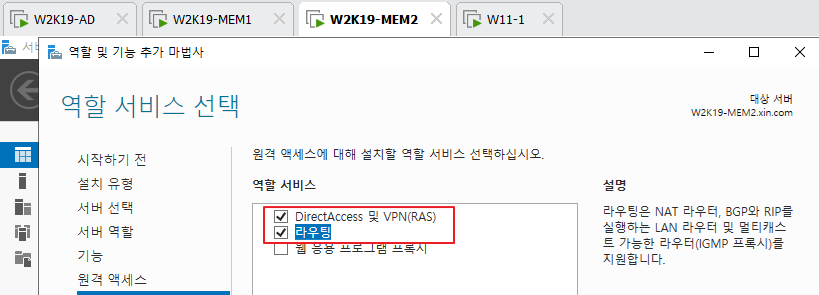

3-2. 원격 엑세스 역할 서비스 VPN, 라우팅 설치

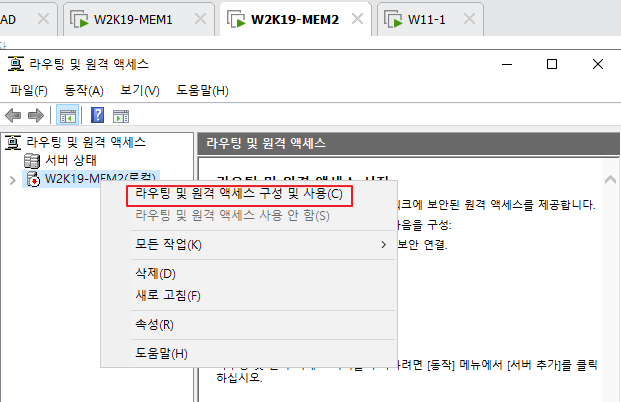

3-3. 라우팅 및 원격 엑세스 우클릭 → 라우팅 및 원격 엑세스 구성 및 사용

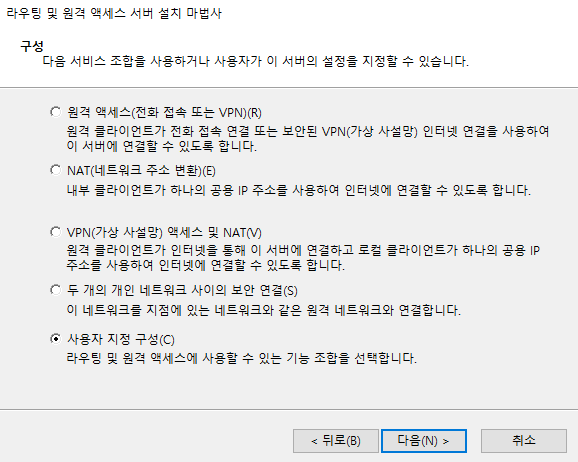

3-4. 마법사 진행

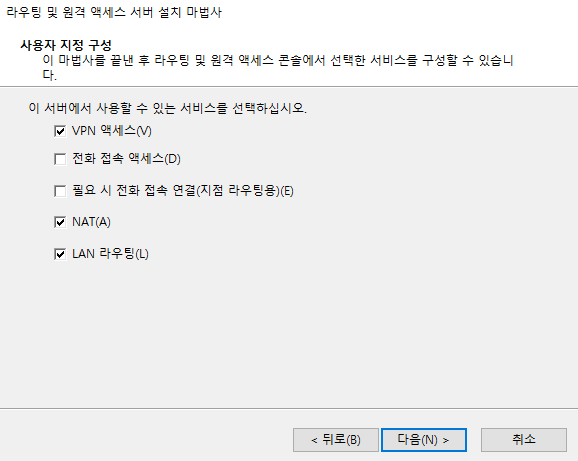

3-5. 마법사 진행. VPN 엑세스, NAT, LAN 라우팅

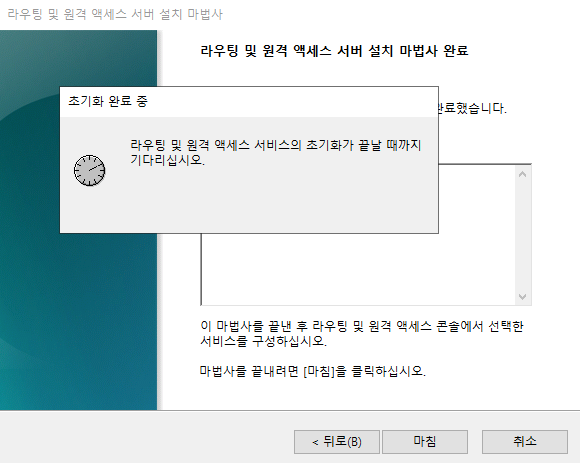

3-6. 마침

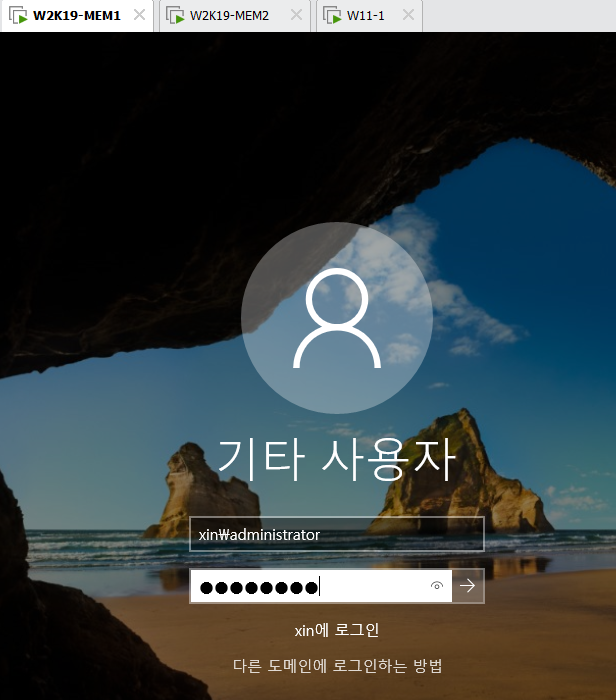

3-7. [W2K19-MEM1] Domain Logon 진행

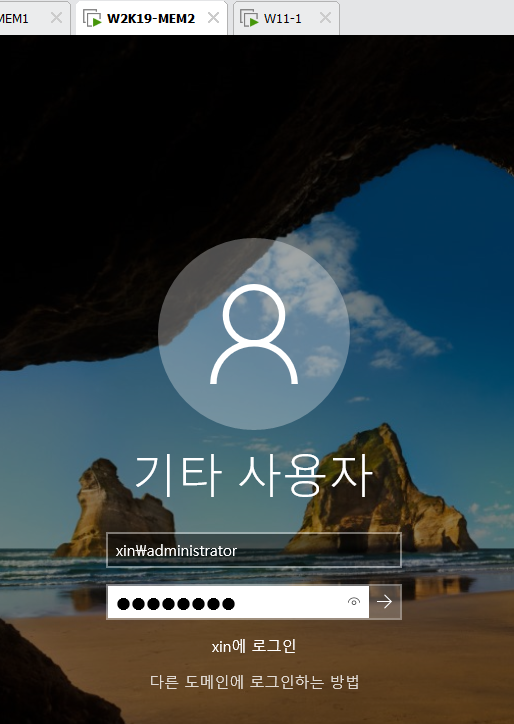

3-8. [W2K19-MEM2] Domain Logon 진행



3-9. [W11-1] AD와 MEM1로 핑 테스트

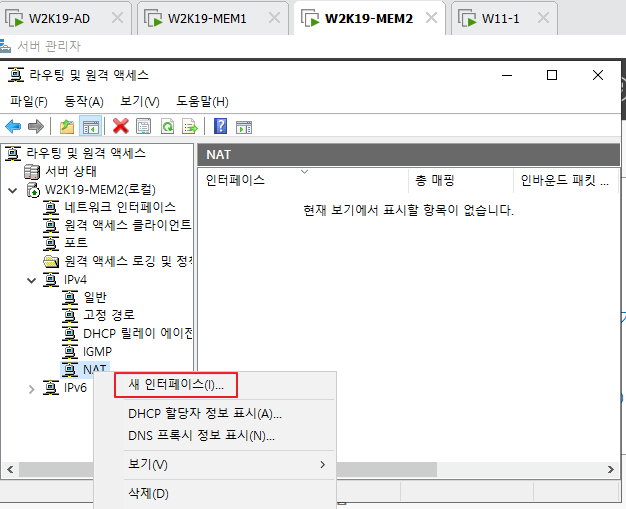

3-10. [W2K19-MEM2] 라우팅 및 원격 엑세스 → IPv4 → NAT → 새 인터페이스

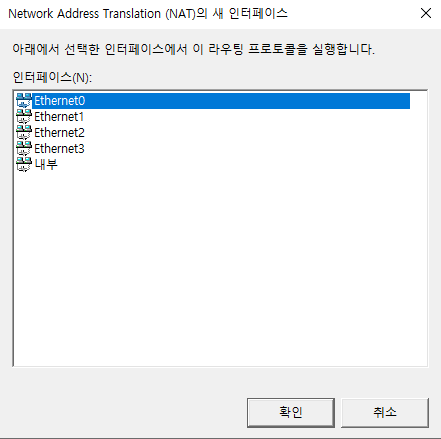

3-11. Ethernet0 확인

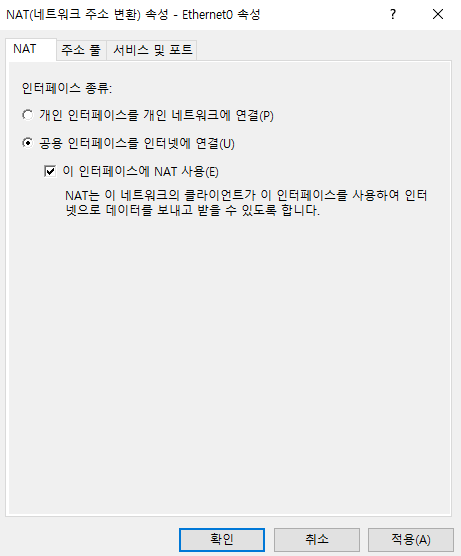

3-12. Ethernet0 속성 → NAT → 공용 인터페이스를 인터넷에 연결



3-13. 외부 인터넷 연결 테스트

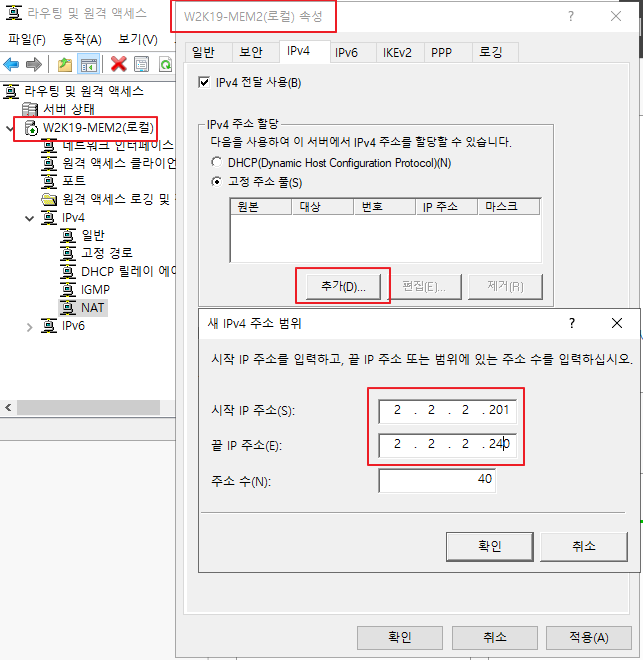

3-14. [W2K19-MEM2] 라우팅 및 원격 엑세스 → W2K19-MEM2 → 속성

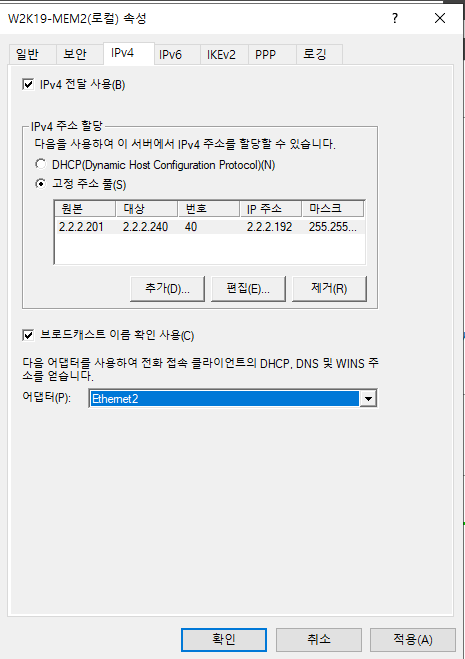

3-15. Ehternet2 어댑터 선택



3-16. VPN으로 접근할 사용자 생성 후 엑세스 허용. 해당 사용자는 공용 네트워크에 접속하여 VPN을 통해 개인 네트워크처럼 사용할 것이기 때문에 네트워크 엑세스 권한을 주는 것

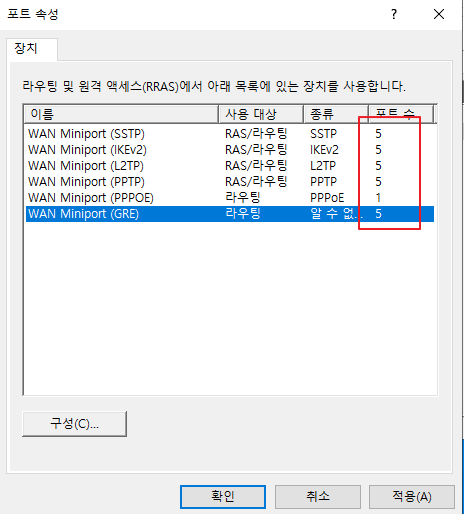

3-17. 포트 항목을 보면 여러 가지의 VPN 종류를 확인할 수 있다

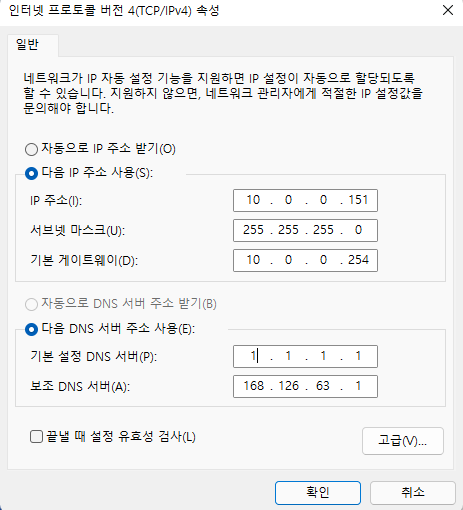

3-18. [W11-2] 테스트용 피씨 IP 설정

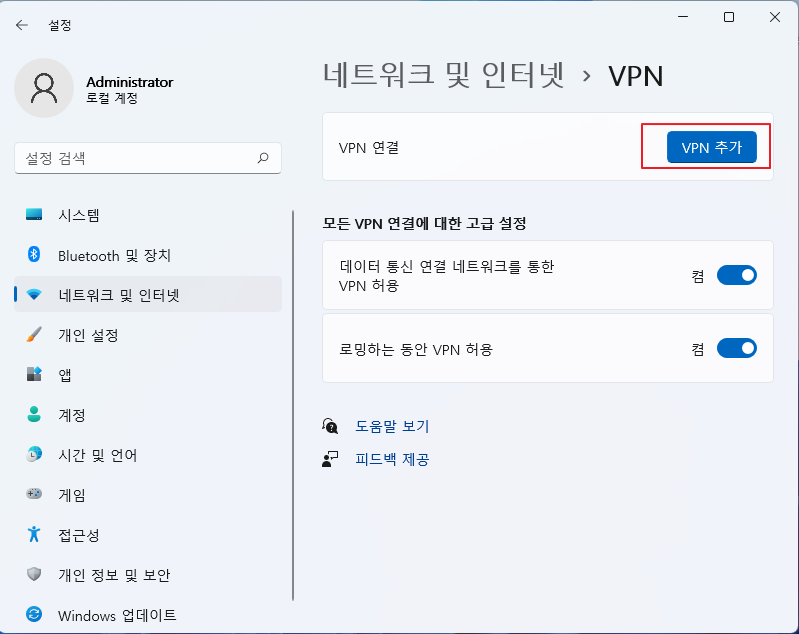

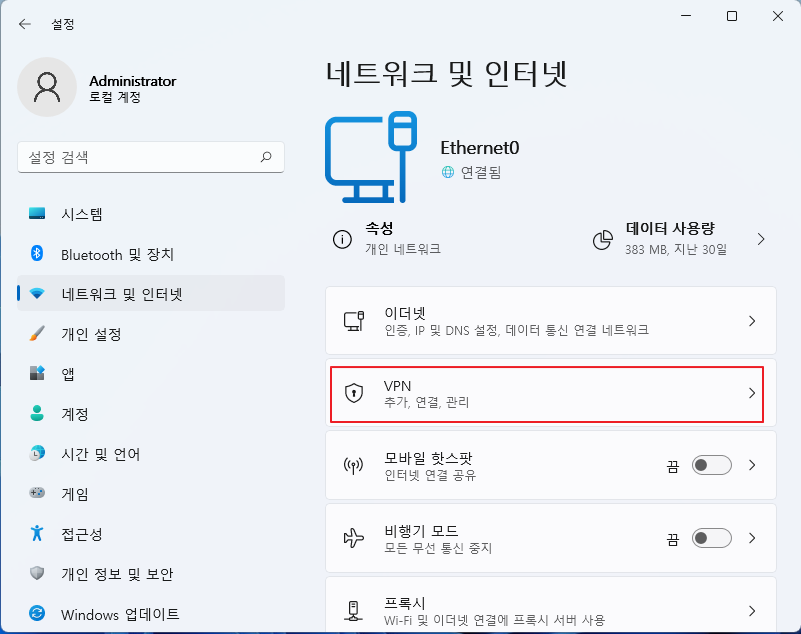

3-19. 네트워크 및 인터넷 → VPN

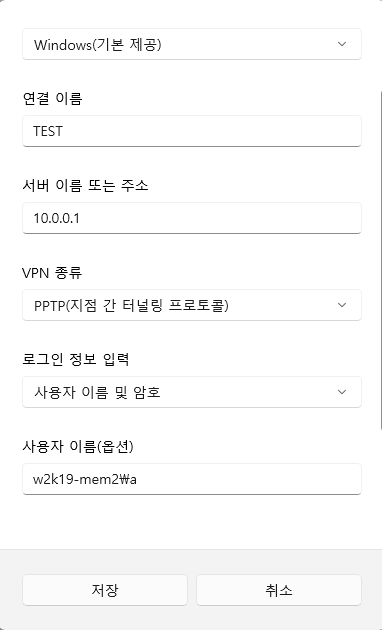

3-20. VPN 추가



3-21. 이전에 생성한 사용자로 접속하면 VPN 연결
