리눅스_HAProxy

-목차-



1. 개념

2. HAProxy 실습



---

  1. 개념

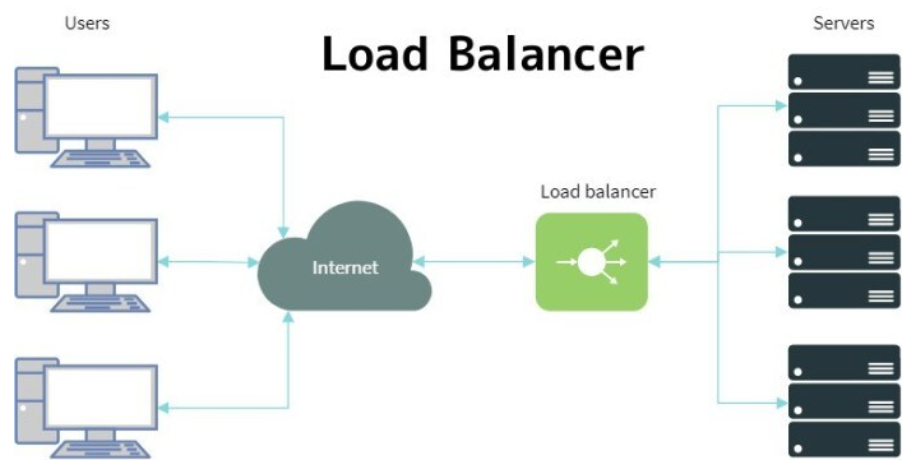

로드 밸런싱

부하 분산을 위해서 가상 IP를 통해 여러 서버에 접속하도록 분배하는 기능



주요 기술

NAT(Network Address Translation): 사설 IP 주소를 공인 IP 주소로 바꾸는 데 사용하는 통신망의 주소 변조기이다.



DSR(Dynamic Source Routing protocol): 로드 밸런서 사용 시 서버에서 클라이언트로 되돌아가는 경우 목적지 주소를 스위치의 IP 주소가 아닌 클라이언트의 IP 주소로 전달해서 네트워크 스위치를 거치지 않고 바로 클라이언트를 찾아가는 개념이다.



Tunneling: 인터넷상에서 눈에 보이지 않는 통로를 만들어 통신할 수 있게 하는 개념으로, 데이터를 캡슐화해서 연결된 상호 간에만 캡슐화된 패킷을 구별해 캡슐화를 해제할 수 있다.





과부하 해결 방법

1. Scale-up : 서버의 사양을 높이는 경우. 하나의 서버가 한 번에 더 많은 응답 처리 가능



2. Scale-out : 부하를 여러 서버에게 분산하는 경우



HAProxy

Scale-out을 위해 로드 밸런싱을 해주는 SW 로드 밸런서









  2. HAProxy 실습



2-1. 시스템 목표



2-2. 1번 서버 IP setting 확인. 네트워크 어댑터 하나 추가한 것.



2-3. 2번 서버 IP setting 확인.



2-4. 3번 서버 IP setting 확인.



2-5. 1번 서버 haproxy 설치

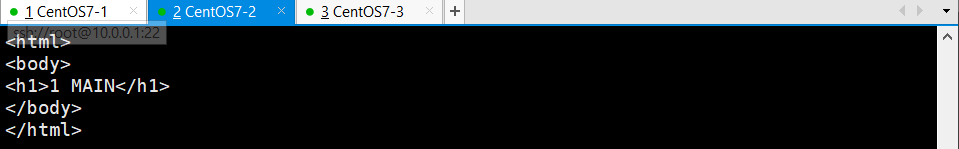

2-6. 2, 3번 서버 index 파일 확인. httpd가 설치 되어있지 않으면 설치해주셔야 합니다.

#yum install -y httpd



2-7. index.html 확인 후 httpd 시스템 시작



2-8. index.html 확인 후 httpd 시스템 시작



2-9. 방화벽 확인. 3번 서버도 마찬가지.



2-10. 1번 서버 haproxy 설정 파일 진입



2-11. 63번 줄 들어오는 포트 80번으로 설정



2-12. 2번, 3번 서버의 IP 입력



2-13. haproxy 시작



2-14. 웹 테스트. 새로 고침을 하였을때 2, 3번 서버가 번갈아 가며 나오면 테스트 완료
